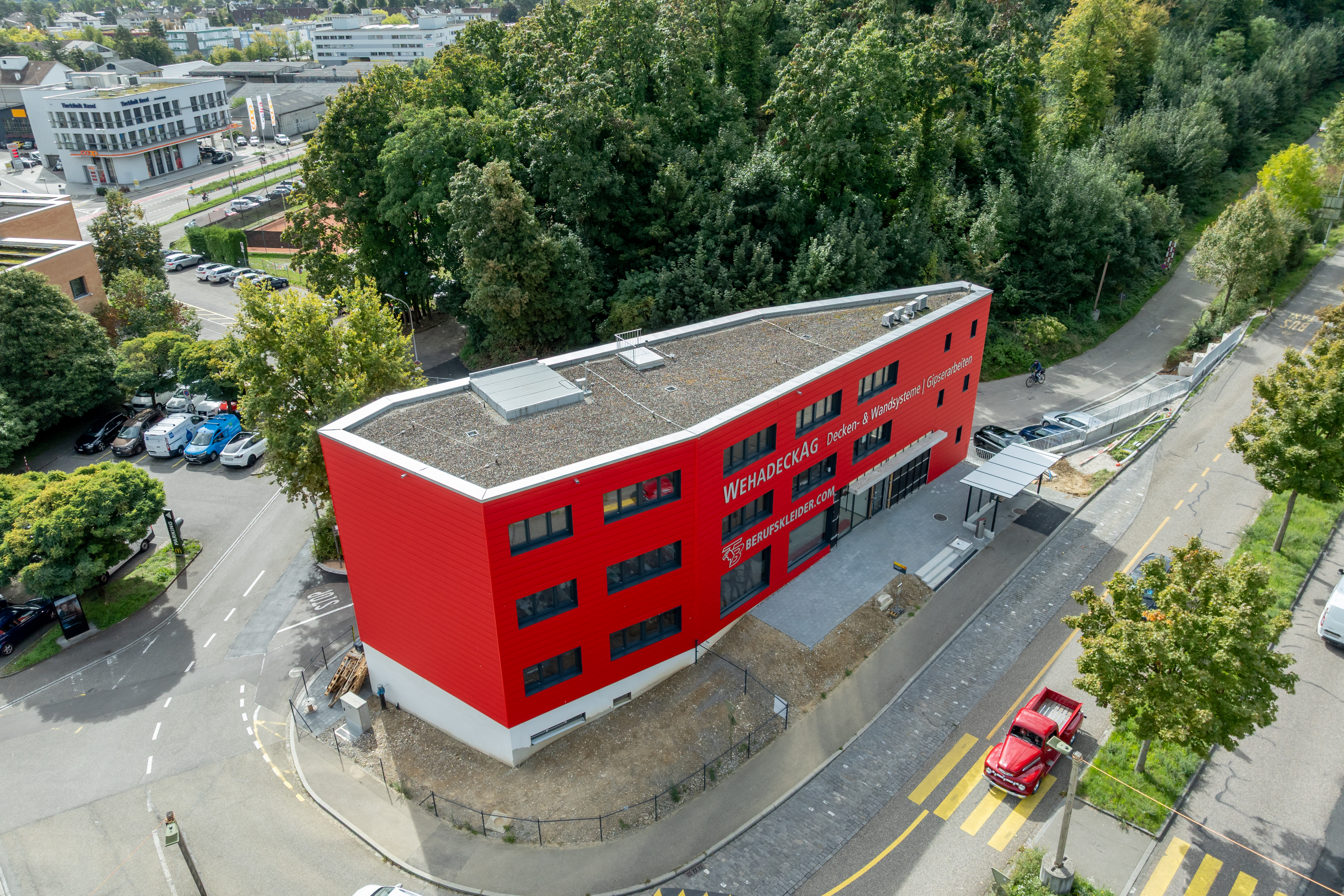

Orbit, Münchenstein

Réalisation

RiModul® est encore peu utilisé dans les applications de façade, mais il est également conçu pour cela. Le système de construction légère en acier de 89 mm pour la sous-construction a été assemblé par Rigips sur commande en différents éléments de cadre et livré prêt à l‘emploi, classé par étage et par emplacement, au nombre de 140. Un plan de montage détaillé était joint. Particularité : les ouvertures des fenêtres avaient déjà été prises en compte.

Les éléments de cadre ont été vissés directement à la structure porteuse en béton à l‘aide d‘équerres et simplement recouverts à l‘extérieur de
Rigips® Glasroc® X. La plaque de plâtre revêtue et renforcée de non-tissé a été conçue entre autres pour une utilisation extérieure protégée et résiste à l‘humidité et à la moisissure. À l‘intérieur, une double couche de Rigips® Duraline assure une protection accrue contre le feu et le bruit ainsi qu‘une meilleure résistance aux chocs. La plaque imprégnée dans la masse est composée d‘un noyau en plâtre hydrophobe renforcé de fibres et présente une résistance accrue dans le sens longitudinal et transversal.

L‘enveloppe extérieure du bâtiment est constituée d‘une construction MARMOtec ventilée de Saint-Gobain Weber avec une isolation Isover de 120 mm. Dans le cas d‘une façade ventilée, l‘isolation thermique et le revêtement sont séparés par une couche d‘air. Cela permet d‘éviter les domages à long terme causés par l‘humidité, offre une grande variété de possibilités d‘aménagement et compense sans problème les tolérances de gros œuvre.

Selon leur emplacement, les consoles sans pont thermique MARMOtec bracket Eco ont été fixées au béton ou aux panneaux Rigips® Glasroc X ou aux profilés RiModul® situés derrière. Les panneaux isolants ont servi de trame verticale (100 cm), tandis que la capacité de charge du support et l‘espacement des profilés RiModul® (62,5 cm) ont déterminé la trame horizontale. Les profilés de montage verticaux et les tôles d‘aluminium du fournisseur du revêtement ont finalement été vissés sur les profilés MARMOtec-L, également orientés horizontalement.

Défis

Afin de garantir la compatibilité entre RiModul® et MARMOtec, il a fallu coordonner minutieusement tous les composants du système en termes de poids, de charges dues au vent, de capacité de charge, de saillies et de retours, ainsi que de motifs d‘ancrage. Les découpes complexes des plaques de plâtre et la réalisation précise des raccords et des transitions ont constitué d‘autres défis.

Conclusion

La construction légère a considérablement élargi son domaine d‘application initial dans l‘aménagement intérieur et s‘est imposée dans le domaine des façades. Le faible poids propre, l‘incombustibilité et le haut degré de préfabrication du système de construction légère en acier RiModul® rendent ce produit polyvalent et rationnel. Ce dernier point s‘applique également à MARMOtec, dont les excellentes propriétés physiques protègent le bâtiment à long terme. Sans oublier que le plâtre, la laine de verre et le métal (acier et aluminium), et donc les trois systèmes Saint-Gobain, sont 100 % recyclables et réutilisables.
